쿠버네티스(Kubernetes) 공식 튜토리얼 #5

이번 포스팅에서는 지난 포스팅에 이어 공식 튜토리얼 4단계를 실습해 보도록 한다.

2021.04.02 - [클라우드 컴퓨팅 & NoSQL] - 쿠버네티스(Kubernetes) 공식 튜토리얼 #4

쿠버네티스(Kubernetes) 공식 튜토리얼 #4



튜토리얼 모듈 4는 service를 이용하여 어플리케이션을 expose 하는 방법에 대한 것이다.

---

1. kubectl get pods 실행

$ kubectl get pods



kubectl get pods 실행결과



이전 포스트에서 언급했드시 kubectl get pods 명령어를 통해 현재 실행중인 서비스를 확인한다.

---

2. kubectl get services 실행

$ kubectl get services



kubectl get services 실행결과

Service 확인 결과 쿠버네티스라는 하나의 서비스가 실행인 것을 확인할 수 있다.

---

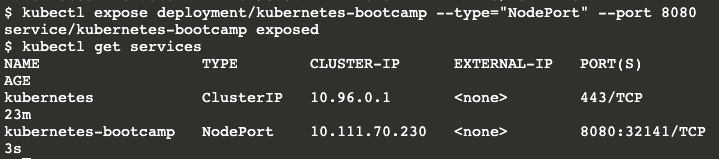

3. kubectl expose ... 실행



$ kubectl expose deployment/kubernetes-bootcamp --type="NodePort" --port 8080
service/kubernetes-bootcamp exposed

$ kubectl get services



kubectl expose 명령어를 이용하여 새로운 kubernetes-bootcamp라는 서비스를 실행한다.



expose 명령어를 사용하면 외부로 서비스를 노출시킬 수 있다.



Deployment는 애플리케이션 배포를 담당하는 리소스이다.



* 부가설명: Pod이 컨테이너의 실행을 담당하는 리소스라면, Pod이 죽어도 서비스가 중단되지 않게 복제를 하는 리소스가 ReplicaSet이고, 이 전체를 배포하는 것이 Deployment라고 이해했다. (이 부분에 대해서는 학습중이기 때문에 내용이 틀렸다면 말씀 부탁드립니다.)



expose 옵션들의 내용을 정리하자면 다음과 같다.



삽질의 달인님 블로그와 공식 Docs에 관련내용이 잘 정리되어 있어서 내용을 참고하였다.

디플로이먼트에 등록되어 있는 이미지 (앱) -> deployment/kubbernetes-bootcamp

• [--port=port]: 외부로 노출할 포트
• [--protocol=TCP|UDP]: 외부로 노출할 포트의 프로토콜
• [--target-port=number-or-name]: 서비스가 트래픽을 보내야 하는 컨테이너의 포트 이름 또는 번호
• [--name=name]: 서비스의 이름
• [--external-ip=external-ip-of-service]
• [--type=type]: 통신 범위 설정
  ClusterIP : 내부 통신만 가능하도록
  NodePort: 외부 포트로 통신이 가능하도록
  LoadBalancer: 외부 로드벨런서를 생성하고 고정된 외부 IP를 서비스에 할당

---

4. kubectl get services 실행



$ kubectl get services



kubectl get services

kubectl get services 명령어를 실행하여 kubernetes-bootcamp라는 서비스가 동작중인 것을 확인할 수 있다.

---

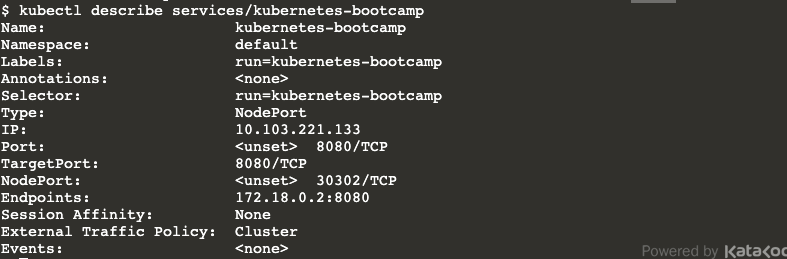

5. kuberctl describe services/kubernetes-bootcamp 실행



$ kubectl describe services/kubernetes-bootcamp



kubectl describe services/kubernetes-bootcamp 실행결과

kubernetes-bootcamp 서비스의 상세 내용에 대해서 확인할 수 있다.

---

6. NODE_PORT 저장



$ export NODE_PORT=$(kubectl get services/kubernetes-bootcamp -o go-template='{{(index .spec.ports 0).nodePort}}')
$ echo NODE_PORT=$NODE_PORT



export NODE_PORT... 실행 결과

kubernetes-bootcamp가 사용중인 30302 포트를   NODE_PORT에 할당하고 출력했다.

---

7. curl $(minikube ip):$NODE_PORT 실행



$ curl $(minikube ip):$NODE_PORT



$ curl $(minikube ip):$NODE_PORT 실행결과

minikube ip에 해당 포트를 이용하여 서비스에 접근이 가능해졌다.

Expose 된 것이다.

---

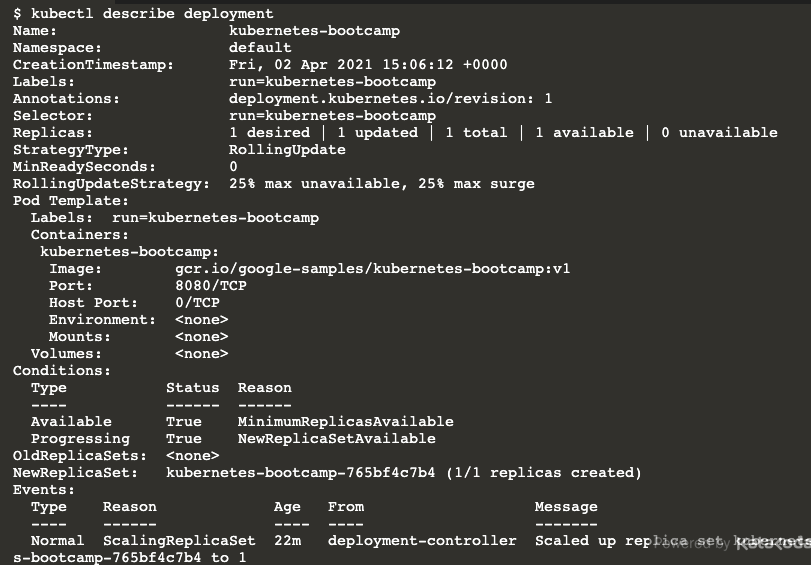

8. kubectl describe deployment 실행



$ kubectl describe deployment​



kubectl describe deployment 실행결과

kubectl describe deployment 명령어를 이용하여 run=kubernetes-bootcamp이라는 라벨 이름을 확인할 수 있다.

---

9. kubectl get pods -l run=kubernetes-bootcamp 실행



$ kubectl get pods -l run=kubernetes-bootcamp



kubectl get pods -l run=kubernetes-bootcamp 실행결과

kubectl get pods -l run=kubernetes-bootcamp 를 실행하면 1번 과정에서 실행한 것과 동일한 pod를 확인할 수 있다.



-l 옵션은 라벨을 사용하여 검색을 하는것이다.



kubectl get pods -l run=kubernetes-abcde 실행결과

당연한 이야기이지만 클러스터 내부에 없는 라벨로 검색하면 검색되는 리소스가 없다고 나온다.

---

10. kubectl get services -l run=kubernetes-bootcamp



$ kubectl get services -l run=kubernetes-bootcamp



kubectl get services -l run=kubernetes-bootcamp 실행결과

서비스로 검색해도 내용을 확인할 수 있다.

---

11. Pod이름 저장하기



$ export POD_NAME=$(kubectl get pods -o go-template --template '{{range .items}}{{.metadata.name}}{{"\n"}}{{end}}')
$ echo Name of the Pod: $POD_NAME



export POD_NAME ...  실행결과

POD_NAME에 동작중인 pod의 이름을 저장하고 출력한 결과이다.

---

12. Pod 라벨링 하기



$ kubectl label pod $POD_NAME app=v1



kubectl label pod $POD_NAME app=v1 실행 결과



위와 같이 pod에 새로운 라벨을 붙이는 것도 가능하다.

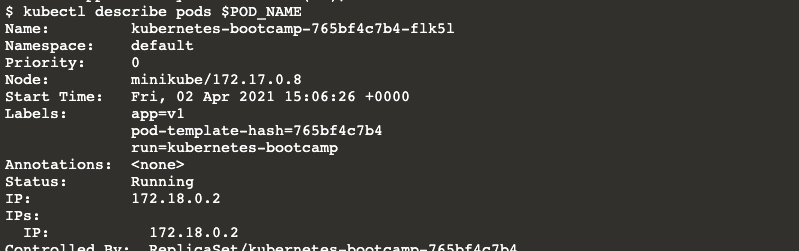

$ kubectl describe pods $POD_NAME



POD_NAME을 이용하여 pod의 정보를 얻으면 아래와 같이 Labels: 부분에 app=v1이 추가된 것을 확인할 수 있다.



$ kubectl get pods -l app=v1





이렇게 조회하는 것도 가능하다.

---

13. 서비스 삭제하기



다음과 같이 라벨을 이용해 서비스상에서 pod을 삭제를 하는 것도 가능하다.

$ kubectl delete service -l run=kubernetes-bootcamp



kubectl delete service -l run=kubernetes-bootcamp 실행결과

실행결과 삭제되었다는 로그가 출력된다.



이미지가 삭제되면 다음과 같이 서비스를 검색했을 때 목록에서 사라진다.



$ kubectl get services



kubectl get services 실행결과

서비스가 삭제되었기 때문에 더 이상 curl을 통해 서비스에 접근하는 것도 불가능하다.



$ kubectl get services



kubectl get services 실행결과

---

14. kubectl exec -ti $POD_NAME curl localhost:8080 실행



$ kubectl exec -ti $POD_NAME curl localhost:8080





하지만 우리의 pod는  삭제되지 않았다.



kubectl exec -ti $POD_NAME curl localhost:8080 실행결과

이번 포스팅에는 pod의 애플리케이션을 expose기능을 이용하여 외부에서 접근 가능한 service 형태로 배포하는 것을 해보았다.

Deployment와 ReplicaSet에 대해 제대로 설명된 자료를 찾는다고 힘들었던 포스팅이다. 알고 보니 어렵지 않은 내용이었는데..

이 내용은 다음번에 따로 정리하여 포스팅을 올리려고 한다.



다음 포스팅에서는 5번째 튜토리얼인 "Running Multiple Instances of Your App"에 대해서 진행 내용을 정리해보려고 한다.
